Современные тепловые сети — это сложные инженерные системы, обеспечивающие подачу тепла и горячей воды в жилые дома, предприятия, учреждения и другие объекты.
От надёжности и эффективности их работы зависит комфорт миллионов людей, а также энергетическая безопасность регионов.
Чтобы обеспечить бесперебойное функционирование тепловых сетей, используется широкий спектр специализированного оборудования — от насосных установок до автоматизированных систем управления.
Рассмотрим основные виды оборудования для тепловых сетей, которые предлагает источник, их назначение и особенности эксплуатации.
1. Общие сведения о тепловых сетях
Тепловая сеть — это совокупность трубопроводов и оборудования, предназначенных для транспортировки теплоносителя (обычно воды или пара) от источника тепла (ТЭЦ, котельной) к потребителям и обратно.
Система включает:
- магистральные и распределительные трубопроводы,
- тепловые пункты,
- запорную и регулирующую арматуру,
- контрольно-измерительные приборы,
- насосные станции,
- узлы учета и системы автоматики.
Каждый элемент выполняет строго определённую функцию и должен соответствовать высоким требованиям по надёжности, герметичности и устойчивости к перепадам давления и температуры.
2. Основное оборудование тепловых сетей
2.1. Трубопроводы и тепловая изоляция
Трубопроводы — основа любой тепловой сети. Они служат для транспортировки теплоносителя от источника к потребителю.
По способу прокладки различают:
- подземные (в каналах или бесканальные);
- надземные (по эстакадам, мостам, опорам).
Современные теплотрассы строятся преимущественно из предизолированных труб в ППУ-изоляции с гидроизоляционным покрытием из полиэтилена. Такая конструкция позволяет минимизировать теплопотери и продлить срок службы до 30–40 лет.
Кроме того, изоляция защищает трубы от коррозии, механических повреждений и перепадов температур.
2.2. Насосное оборудование
Насосы являются «сердцем» тепловой сети. Они обеспечивают циркуляцию теплоносителя по системе и поддержание необходимого давления.
Основные типы насосов:
- циркуляционные насосы — для обеспечения равномерного движения теплоносителя;
- подпиточные насосы — для компенсации потерь воды и поддержания объёма в системе;
- конденсатные насосы — применяются в паровых системах для возврата конденсата в котельную;
- повысительные насосные станции — обеспечивают давление на удалённых участках сети.
Современные насосы оснащаются частотными преобразователями, позволяющими регулировать производительность и снижать энергопотребление.
2.3. Тепловые пункты
Тепловой пункт (ИТП) — это комплекс оборудования, в котором теплоноситель из магистрали преобразуется в параметры, необходимые для подачи в систему отопления и горячего водоснабжения конкретного здания.
В состав ИТП входят:
- теплообменники,
- циркуляционные насосы,
- запорная и регулирующая арматура,
- фильтры,
- контрольно-измерительные приборы,
- автоматизированная система управления.
Современные индивидуальные тепловые пункты позволяют точно регулировать температуру и давление, обеспечивая энергоэффективное использование тепла и комфорт в помещениях.

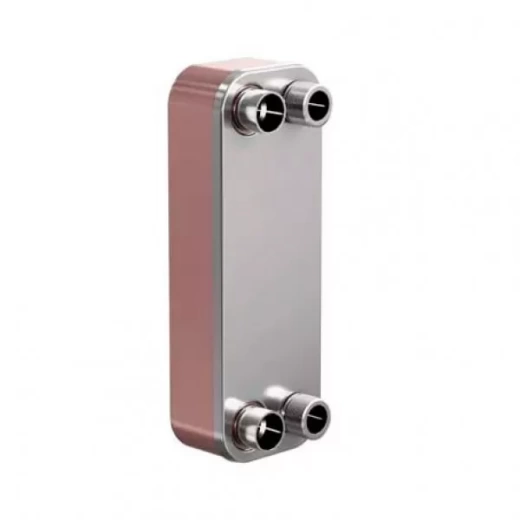

2.4. Теплообменное оборудование
Теплообменники используются для передачи тепла от одного потока жидкости к другому без их смешивания.
Наиболее распространены следующие типы:
- пластинчатые теплообменники — компактные, лёгкие, с высокой теплопередачей;
- трубчатые теплообменники — отличаются прочностью и долговечностью, применяются при высоких давлениях;
- спиральные и кожухотрубные конструкции — используются в крупных тепловых станциях.
Выбор типа теплообменника зависит от объёма системы, температуры теплоносителя и требуемого уровня эффективности.
2.5. Запорная и регулирующая арматура
Для управления потоками теплоносителя, его перекрытия, регулировки давления и температуры применяется арматура различных типов:
- задвижки и клапаны,
- шаровые и обратные вентили,
- редукторы давления,
- терморегуляторы.
Эти устройства обеспечивают гибкость и безопасность эксплуатации тепловых сетей, а также возможность локального отключения участков при авариях или ремонте.
Современные арматурные изделия нередко оснащаются электроприводами и системами дистанционного управления, что облегчает обслуживание.
2.6. Контрольно-измерительные приборы
Для надёжной работы тепловых сетей необходим постоянный контроль параметров теплоносителя.
Применяются следующие приборы:
- манометры и термометры,
- датчики давления, расхода, температуры,
- тепловычислители и узлы учёта,
- системы автоматической диагностики и диспетчеризации.
Благодаря установке таких систем возможно оперативное управление тепловыми потоками, предотвращение аварий и анализ эффективности работы оборудования.
3. Вспомогательное оборудование
Кроме основных элементов, тепловые сети оснащаются рядом вспомогательных устройств, обеспечивающих безопасность и бесперебойность работы:
- Воздухоотводчики и предохранительные клапаны — предотвращают образование воздушных пробок и повышенное давление.
- Фильтры грубой и тонкой очистки — защищают насосы и арматуру от загрязнений.
- Расширительные баки — компенсируют изменение объёма воды при нагревании.
- Дренажные устройства — служат для слива теплоносителя при ремонте или обслуживании.
Все эти элементы незаметны, но без них невозможно стабильное функционирование тепловой системы.
4. Автоматизация и цифровое управление
Современные тепловые сети активно переходят на автоматизированные системы управления (АСУ ТП).
Они позволяют дистанционно контролировать давление, температуру и расход теплоносителя, анализировать состояние оборудования и оперативно реагировать на аварийные ситуации.
Цифровизация теплового хозяйства обеспечивает:
- снижение энергопотерь;
- оптимизацию графиков отопления;
- автоматическую регулировку температуры в зависимости от погодных условий;
- увеличение срока службы оборудования.
Такие решения особенно востребованы в городах, где централизованные сети обслуживают десятки километров коммуникаций.
Оборудование для тепловых сетей — это комплекс взаимосвязанных устройств, обеспечивающих доставку тепла от источника до конечного потребителя.
От надёжности трубопроводов, эффективности насосов и точности теплообменников зависит стабильность всей системы теплоснабжения.
Современные технологии — предизолированные трубы, автоматизация, энергоэффективные насосы и интеллектуальные тепловые пункты — позволяют существенно снизить теплопотери, повысить экономичность и продлить срок службы оборудования.
Правильный подбор, монтаж и регулярное техническое обслуживание всех элементов тепловых сетей — залог того, что тепло в домах будет бесперебойным, безопасным и экономически выгодным.
